技术参数Parameters |
指标Indicator |
||
型号Type |

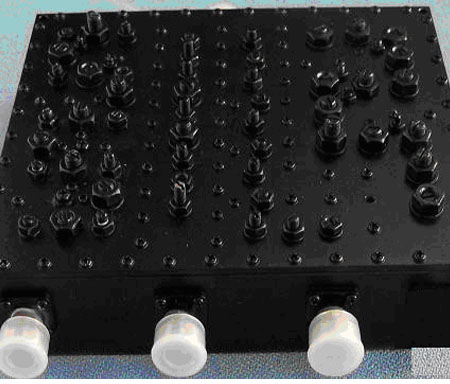

OMFC1800-2100-2400-A1 |
||
工作频段Working Frequency Range （MHz） |
1745～1850 |
1920～2170 |
2400～2483.5 |
插入损耗 |
≤0.8 |
≤0.8 |
≤0.8 |
带内波动Inband ripple （dB） |
≤0.6 |
≤0.6 |
≤0.6 |
带外抑制Rejection（dB） |
≥80﹫1920～2483.5MHz |
≥80﹫1745~1850MHz |
≥80﹫1745～2170MHz |
驻波比VSWR |
≤1.25 |
||
阻抗Impedance（Ω） |
50 |
||
三阶互调Inter-modulation Distortion （dBc） |
≤－120dBc(+43dBm*2) |
||
功率容量Power Capacity（W） |
200 |
||
外形尺寸Overall Dimensions(L×W×H) (mm) |
204*166*38 (不含接头、调谐螺钉和安装板) |
||
接头类型Connection Type |
N-F |
||
工作温度Working Temperature（°C） |
-30～+75 |
||
湿度Relative Humidity（%） |
20～95 |
||
重量Weight（Kg） |
1.5 |
||
