开关

型号	频率 (GHz)	类型	插损 (dB) max	驻波 max	隔离度 (dB) min	开关时间 (ns) max	承受功率 (W) max	外形图
OSW-1-213	2-18	SPST	2.2	2.2	55	50	0.2-1	W101,W102,W103

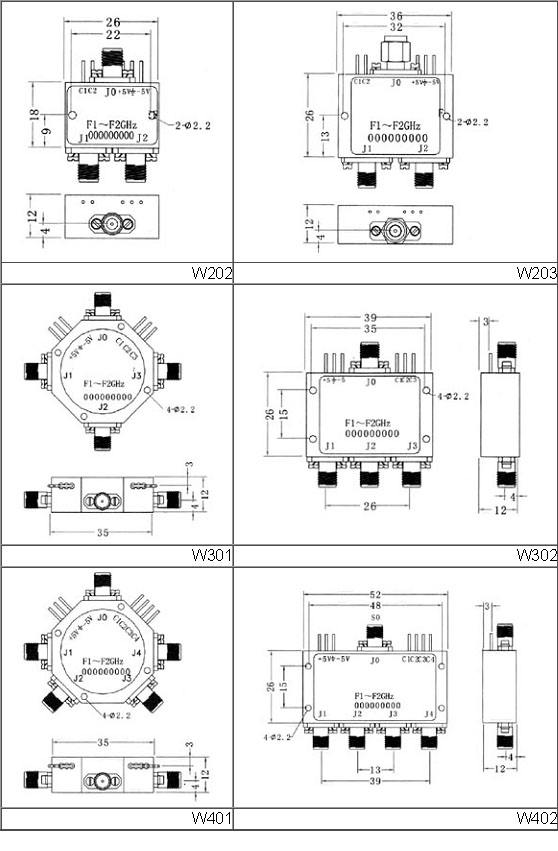

OSW-2-213	2-18	SP2T	2.4	2.2	60	50	0.2	W201,W202,W203
OSW-3-213	2-18	SP3T	2.5	2.2	60	50	0.2	W301,W302

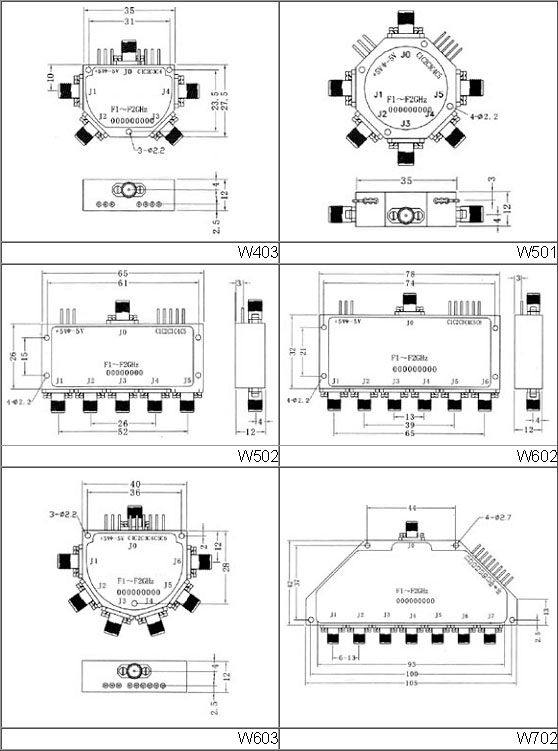

OSW-4-213	2-18	SP4T	2.7	2.2	60	50	0.2	W401,W402W403
OSW-5-213	2-18	SP5T	2.8	2.2	60	50	0.2	W501，W502
OSW-6-213	2-18	SP6T	3.0	2.2	60	50	0.2	W602，W603

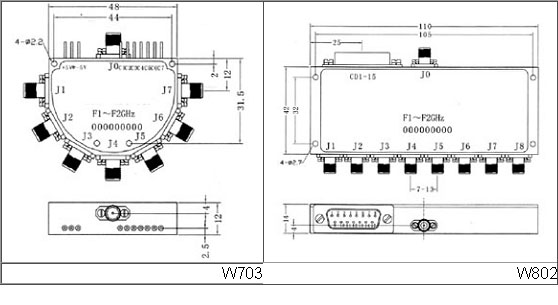

OSW-7-213	2-18	SP7T	3.2	2.2	60	50	0.2	W702，W703
OSW-8-213	2-18	SP8T	3.5	2.2	60	50	0.2	W802
OSW-1-214	2-18	SPST	2.4	2.2	80	50	0.2-1	W101,W102,W103
OSW-2-214	2-18	SP2T	2.6	2.2	80	50	0.2	W201W202,W203
OSW-3-214	2-18	SP3T	2.7	2.2	80	50	0.2	W301，W302
OSW-4-214	2-18	SP4T	2.9	2.2	80	50	0.2	W401W402,W403
OSW-5-214	2-18	SP5T	3.1	2.2	80	50	0.2	W501，W502
OSW-6-214	2-18	SP6T	3.2	2.2	80	50	0.2	W602,W603
OSW-7-214	2-18	SP7T	3.4	2.2	80	50	0.2	W702,W703
OSW-8-214	2-18	SP8T	3.7	2.2	80	50	0.2	W802

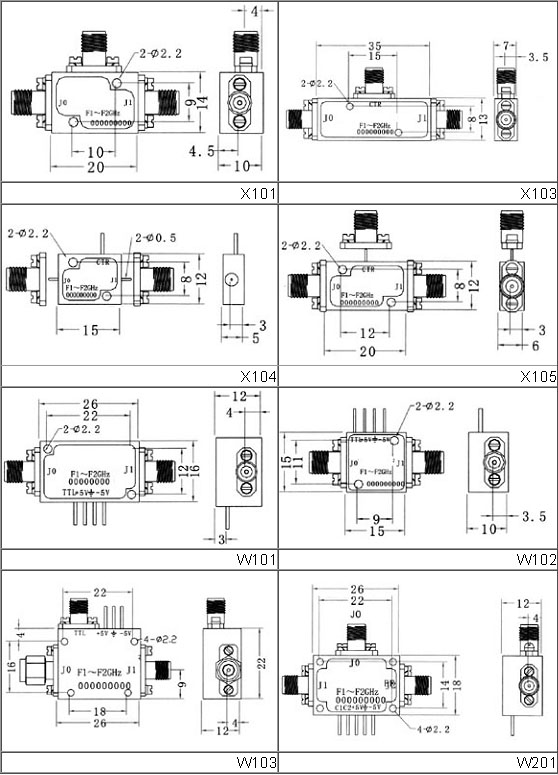

注： SPST用作调制器，外形图为X101, X103, X104 或 X105

型号	频率 (GHz)	类型	插损 (dB) max	驻波 max	隔离度 (dB) min	开关时间 (ns) max	承受功率 (W) max	外形图
OSW-1-A14	0.02-0.5	SPST	1.2	1.5	80	100-500	0.2-1	W101,W102, W103
OSW-2-A14	0.02-0.5	SP2T	1.3	1.5	80	100-500	0.2-1	W201,W202, W203
OSW-3-A14	0.02-0.5	SP3T	1.4	1.5	80	100-500	0.2-1	W301,W302
OSW-4-A14	0.02-0.5	SP4T	1.5	1.5	80	100-500	0.2-1	W401,W402, W403
OSW-5-A14	0.02-0.5	SP5T	1.5	1.5	80	100-500	0.2-1	W501,W502
OSW-6-A14	0.02-0.5	SP6T	1.6	1.5	80	100-500	0.2-1	W602,W603
OSW-7-A14	0.02-0.5	SP7T	1.7	1.5	80	100-500	0.2-1	W702,W703
OSW-8-A14	0.02-0.5	SP8T	1.7	1.5	80	100-500	0.2-1	W802
OSW-1-B14	0.5-1	SPST	1.3	1.5	80	100	0.2	W101,W102, W103
OSW-2-B14	0.5-1	SP2T	1.4	1.5	80	100	0.2	W201,W202, W203
OSW-3-B14	0.5-1	SP3T	1.5	1.5	80	100	0.2	W301,W302

型号	频率 (GHz)	类型	插损 (dB) max	驻波 max	隔离度 (dB) min	开关时间 (ns) max	承受功率 (W) max	外形图
OSW-4-B14	0.5-1	SP4T	1.6	1.5	80	100	0.2	W401,W402, W403
OSW-5-B14	0.5-1	SP5T	1.6	1.5	80	100	0.2	W501，W502
OSW-6-B14	0.5-1	SP6T	1.7	1.5	80	100	0.2	W602，W603
OSW-7-B14	0.5-1	SP7T	1.8	1.5	80	100	0.2	W702，W703
OSW-8-B14	0.5-1	SP8T	1.8	1.5	80	100	0.2	W802
OSW-1-C14	1-2	SPST	0.8	1.5	80	50	0.2	W101,W102, W103
OSW-2-C14	1-2	SP2T	1.0	1.5	80	50	0.2	W201,W202, W203
OSW-3-C14	1-2	SP3T	1.2	1.5	80	50	0.2	W301,W302
OSW-4-C14	1-2	SP4T	1.2	1.5	80	50	0.2	W401,W402, W403
OSW-5-C14	1-2	SP5T	1.3	1.5	80	50	0.2	W501,W502
OSW-6-C14	1-2	SP6T	1.4	1.5	80	50	0.2	W602,W603

型号	频率 (GHz)	类型	插损 (dB) max	驻波 max	隔离度 (dB) min	开关时间 (ns) max	承受功率 (W) max	外形图
OSW-7-C14	1-2	SP7T	1.4	1.5	80	50	0.2	W702,W703
OSW-8-C14	1-2	SP8T	1.4	1.5	80	50	0.2	W802
OSW-1-D14	2-4	SPST	1.2	1.5	80	50	0.2	W101,W102, W103
OSW-2-D14	2-4	SP2T	1.3	1.5	80	50	0.2	W201,W202, W203
OSW-3-D14	2-4	SP3T	1.3	1.5	80	50	0.2	W301，W302
OSW-4-D14	2-4	SP4T	1.4	1.5	80	50	0.2	W401,W402, W403
OSW-5-D14	2-4	SP5T	1.5	1.5	80	50	0.2	W501,W502
OSW-6-D14	2-4	SP6T	1.6	1.5	80	50	0.2	W602,W603
OSW-7-D14	2-4	SP7T	1.6	1.5	80	50	0.2	W702,W703
OSW-8-D14	2-4	SP8T	1.7	1.5	80	50	0.2	W802
OSW-1-E14	4-8	SPST	1.5	1.6	60	50	0.2	W101,W102, W103
OSW-2-E14	4-8	SP2T	1.6	1.6	60	50	0.2	W201,W202, W203
OSW-3-E14	4-8	SP3T	1.7	1.6	60	50	0.2	W301,W302
OSW-4-E14	4-8	SP4T	1.8	1.6	60	50	0.2	W401,W402, W403

型号	频率 (GHz)	类型	插损 (dB) max	驻波 max	隔离度 (dB) min	开关时间 (ns) max	承受功率 (W) max	外形图
OSW-5-E14	4-8	SP5T	1.8	1.6	60	50	0.2	W501,W502
OSW-6-E14	4-8	SP6T	2.0	1.6	60	50	0.2	W602,W603
OSW-7-E14	4-8	SP7T	2.0	1.6	60	50	0.2	W702,W703
OSW-8-E14	4-8	SP8T	2.2	1.6	60	50	0.2	W802
OSW-1-F13	8-12	SPST	1.8	1.7	60	50	0.2	W101,W102, W103
OSW-2-F13	8-12	SP2T	1.8	1.7	60	50	0.2	W201,W202, W203
OSW-3-F13	8-12	SP3T	2.0	1.7	60	50	0.2	W301,W302
OSW-4-F13	8-12	SP4T	2.0	1.7	60	50	0.2	W401,W402, W403
OSW-5-F13	8-12	SP5T	2.1	1.7	60	50	0.2	W501,W502
OSW-6-F13	8-12	SP6T	2.1	1.7	60	50	0.2	W602,W603
OSW-7-F13	8-12	SP7T	2.3	1.7	60	50	0.2	W702,W703
OSW-1-G13	12-18	SPST	2.2	2.0	60	50	0.2	W101,W102, W103
OSW-2-G13	12-18	SP2T	2.5	2.0	60	50	0.2	W201,W202, W203
OSW-3-G13	12-18	SP3T	2.6	2.0	60	50	0.2	W301,W302
OSW-4-G13	12-18	SP4T	2.8	2.0	60	50	0.2	W401,W402, W403
OSW-5-G13	12-18	SP5T	2.9	2.0	60	50	0.2	W501,W502
OSW-6-G13	12-18	SP6T	3.2	2.0	60	50	0.2	W602,W603
OSW-7-G13	12-18	SP7T	3.3	2.0	60	50	0.2	W702,W703

型号	频率 (GHz)	类型	插损 (dB) max	驻波 max	隔离度 (dB) min	开关时间 (ns) max	承受功率 (W) max	外形图
OSW-1-113	0.02-3	SPST	2.2	2.0	60	200	0.2	W101,W102, W103
OSW-2-113	0.02-3	SP2T	2.3	2.0	60	200	0.2	W201,W202, W203
OSW-3-113	0.02-3	SP3T	2.4	2.0	60	200	0.2	W301,W302
OSW-4-113	0.02-3	SP4T	2.5	2.0	60	200	0.2	W401,W402, W403
OSW-5-113	0.02-3	SP5T	2.6	2.0	60	200	0.2	W501,W502
OSW-6-113	0.02-3	SP6T	2.7	2.0	60	200	0.2	W602,W603
OSW-7-113	0.02-3	SP7T	2.8	2.0	60	200	0.2	W702.W703
OSW-8-113	0.02-3	SP8T	3.0	2.0	60	200	0.2	W802

反射式开关 0.5-20GHz

型号	频率（GHz)	类型	插损 (dB) max	驻波 max	隔离度 (dB) min	开关时间 (ns) max	承受功率 (W) max
OSW-T-1-2-18	2-18	SPST	3.1	2.2	80	50	1
OSW-T-2-0.5-18	0.5-18	SP2T	3.5	2.0	60	50	1CW
OSW-T-2-2-18-A	2-18	SP2T	3.2	1.8	55	50	-
OSW-T-2-0.5-20	0.5-20	SP2T	4.5	2.0	60	50	0.5CW
OSW-T-2-0.5-20-Al	0.5-20	SP2T	4.5	2.0	60	50	0.5
OSW-T-2-8-10.7	8.0-10.7	SP2T	1.5	1.8	35	10us	10CW
OSW-T-2-950-1950-R	0.95-1.95	SP2T	0.8	1.3	60	50	1
OSW-T-4-0.5-20-Al	0.5-20	SP4T	5.2	2.0	60	50	0.5
OSW-T-4-0.5-20	0.5-20	SP4T	5.2	2.0	60	50	0.5CW
OSW-T-4-0.5-18	0.5-18	SP4T	3.8	2.0	60	50	1

吸收式开关 0.01-24GHz

型号	频率 (GHz)	类型	插损 (dB) max	驻波 max	隔离度 (dB) min	开关时间 (ns) max	承受功率 (W) max	外形图
OSW-1-223	2-18	SPST	3.1	2.2	60	50	0.2	W101,W102, W103
OSW-T-2-0.4-6	0.4-6	SP2T	2	1.5	60	1us	-	-
OSW-2-223	2-18	SP2T	3.2	2.2	60	50	0.2	W201,W202, W203
OSW-T-2-24000-A	24	SP2T	4.0	-	60	100	0.2CW	-
OSW-T-3-10-500-A	0.01-0.5	SP3T	1.6	1.4	80	0.5ms	-	-
OSW-3-223	2-18	SP3T	3.3	2.2	60	50	0.2	W301,W302
OSW-4-223	2-18	SP4T	3.5	2.2	60	50	0.2	W401,W402. W403
OSW-T-4-223	2-18	SP4T	3.7	2.2	60	100	0.2	W401,W402. W403
OSW-T-4-24000-A	24	SP4T	4.6	-	60	100	0.2	-
OSW-T-5-20-1000-A	0.02-1	SP5T	2.2	1.8	60	500	0.2	-
OSW-5-223	2-18	SP5T	3.6	2.2	60	50	0.2	W501,W502
OSW-6-223	2-18	SP6T	3.8	2.2	60	50	0.2	W602,W603
OSW-7-223	2-18	SP7T	4.2	2.2	60	50	0.2	W702,W703

注： SPST用作调制器，外形图为X101, X103, X104 或 X105

型号	频率 (GHz)	类型	插损 (dB) max	驻波 max	隔离度 (dB) min	开关时间 (ns) max	承受功率 (W) max	外形图
OSW-1-A24	0.02-0.5	SPST	1.4	1.5	80	100-500	0.2-1	W101,W102, W103
OSW-2-A24	0.02-0.5	SP2T	1.5	1.5	80	100-500	0.2-1	W201,W202, W203
OSW-3-A24	0.02-0.5	SP3T	1.5	1.5	80	100-500	0.2-1	W301,W302
OSW-4-A24	0.02-0.5	SP4T	1.6	1.5	80	100-500	0.2-1	W401,W402, W403
OSW-5-A24	0.02-0.5	SP5T	1.6	1.5	80	100-500	0.2-1	W501,W502
OSW-6-A24	0.02-0.5	SP6T	1.7	1.5	80	100-500	0.2-1	W602,W603
OSW-7-A24	0.02-0.5	SP7T	18	1.5	80	100-500	0.2-1	W702,W703
OSW-8-A24	0.02-0.5	SP8T	1.9	1.5	80	100-500	0.2-1	W802
OSW-1-B24	0.5-1	SPST	1.5	1.5	80	100	0.2	W101,W102, W103
OSW-2-B24	0.5-1	SP2T	1.6	1.5	80	100	0.2	W201,W202, W203
OSW-3-B24	0.5-1	SP3T	1.6	1.5	80	100	0.2	W301,W302
OSW-4-B24	0.5-1	SP4T	1.7	1.5	80	100	0.2	W401,W402, W403
OSW-5-B24	0.5-1	SP5T	1.7	1.5	80	100	0.2	W501,W502
OSW-6-B24	0.5-1	SP6T	1.8	1.5	80	100	0.2	W602,W603
OSW-7-B24	0.5-1	SP7T	1.9	1.5	80	100	0.2	W702,W703
OSW-8-B24	0.5-1	SP8T	2.0	1.5	80	100	0.2	W802
OSW-1-C24	1-2	SPST	1.0	1.5	80	50	0.2	W101,W102, W103

型号	频率 (GHz)	类型	插损 (dB) max	驻波 max	隔离度 (dB) min	开关时间 (ns) max	承受功率 (W) max	外形图
OSW-2-C24	1-2	SP2T	1.2	1.5	80	50	0.2	W201,W202, W203
OSW-3-C24	1-2	SP3T	1.4	1.5	80	50	0.2	W301,W302
OSW-4-C24	1-2	SP4T	1.4	1.5	80	50	0.2	W401,W402, W403
OSW-5-C24	1-2	SP5T	1.5	1.5	80	50	0.2	W501,W502
OSW-6-C24	1-2	SP6T	1.6	1.5	80	50	0.2	W602,W603
OSW-7-C24	1-2	SP7T	1.6	1.5	80	50	0.2	W702,W703
OSW-8-C24	1-2	SP8T	1.7	1.5	80	50	0.2	W802
OSW-T-1-D24	2-4	SPST	1.6	1.5	80	50	0.2	W101,W102, W103
OSW-2-D24	2-4	SP2T	1.8	1.5	80	50	0.2	W201,W202, W203
OSW-3-D24	2-4	SP3T	1.8	1.5	80	50	0.2	W301,W302
OSW-4-D24	2-4	SP4T	1.8	1.5	80	50	0.2	W401.W402, W403
OSW-5-D24	2-4	SP5T	1.9	1.5	80	50	0.2	W501,W502
OSW-6-D24	2-4	SP6T	2.0	1.5	80	50	0.2	W602,W603
OSW-7-D24	2-4	SP7T	2.0	1.5	80	50	0.2	W702,W703
OSW-8-D24	2-4	SP8T	2.0	1.5	82	50	0.2	W802
OSW-1-E23	4-8	SPST	2.0	1.6	60	50	0.2	W101,W102, W103

型号	频率 (GHz)	类型	插损 (dB) max	驻波 max	隔离度 (dB) min	开关时间 (ns) max	承受功率 (W) max	外形图
OSW-T-2-E23	4-8	SP2T	2.0	1.6	60	50	0.2	W201,W202, W203
OSW-3-E23	4-8	SP3T	2.1	1.6	60	50	0.2	W301,W302
OSW-4-E23	4-8	SP4T	2.2	1.6	60	50	0.2	W401,W402, W403
OSW-5-E23	4-8	SP5T	2.3	1.6	60	50	0.2	W501,W502
OSW-6-E23	4-8	SP6T	2.4	1.7	60	50	0.2	W602,W603
OSW-7-E23	4-8	SP7T	2.4	1.8	60	50	0.2	W702,W703
OSW-8-E23	4-8	SP8T	2.5	1.8	60	50	0.2	W802
OSW-1-D23	8-12	SPST	2.5	1.5	60	50	0.2-2	W101,W102, W103
OSW-2-D23	8-12	SP2T	2.6	1.5	60	50	0.2	W201,W202, W203
OSW-3-D23	8-12	SP3T	2.7	1.5	60	50	0.2	W301,W302
OSW-4-D23	8-12	SP4T	2.8	1.5	60	50	0.2	W401,W402, W403
OSW-5-D23	8-12	SP5T	2.9	1.5	60	50	0.2	W501,W502
OSW-6-D23	8-12	SP6T	3.0	1.5	60	50	0.2	W602,W603
OSW-7-D23	8-12	SP7T	3.1	1.5	60	50	0.2	W702,W703
OSW-1-G23	12-18	SPST	3.2	2.0	60	50	0.2	W101,W102, W103
OSW-2-G23	12-18	SP2T	3.2	2.0	60	50	0.2	W201,W202, W203
OSW-3-G23	12-18	SP3T	3.3	2.0	60	50	0.2	W301,W302
OSW-4-G23	12-18	SP4T	3.5	2.0	60	50	0.2	W401,W402, W403

型号	频率 (GHz)	类型	插损 (dB) max	驻波 max	隔离度 (dB) min	开关时间 (ns) max	承受功率 (W) max	外形图
OSW-5-G23	12-18	SP5T	3.5	2.0	60	50	0.2	W501,W502
OSW-6-G23	12-18	SP6T	3.8	2.0	60	50	0.2	W602,W603
OSW-7-G23	12-18	SP7T	4.0	2.0	60	50	0.2	W702.W703
OSW-1-123	0.02-3	SPST	2.4	2.0	60	200	0.2	W101,W102, W103
OSW-2-123	0.02-3	SP2T	2.5	2.0	60	200	0.2	W201,W202, W203
OSW-3-123	0.02-3	SP3T	2.6	2.0	60	200	0.2	W301,W302
OSW-4-123	0.02-3	SP4T	2.7	2.0	60	200	0.2	W401,W402, W403
OSW-5-123	0.02-3	SP5T	2.8	2.0	60	200	0.2	W501,W502
OSW-6-123	0.02-3	SP6T	2.9	2.0	60	200	0.2	W602,W603
OSW-7-123	0.02-3	SP7T	3.0	2.0	60	200	0.2	W702,W703
OSW-8-123	0.02-3	SP8T	3.2	2.0	60	200	0.2	W802
