技术参数Parameters |
指标Indicator |
|
型号Model |
OMFC900-1800-M2 |
|
工作频段Working Frequency Range （MHz） |
800～960 |
1710～2170 |
插入损耗Insert Loss（dB） |
≤0.4 |
≤0.4 |
带内波动Inband ripple （dB） |
≤0.3 |
≤0.4 |
带外抑制Rejection（dB） |
≥80dB@1710～2170MHz |
≥80dB@800～960MHz |
驻波比VSWR |
≤1.25 |
|
阻抗Impedance（Ω） |
50 |
|
三阶互调Inter-modulation Distortion （dBc） |
≤－120dBc(+43dBm*2) |
|
功率容量Power Capacity（W） |
≥200 |
|

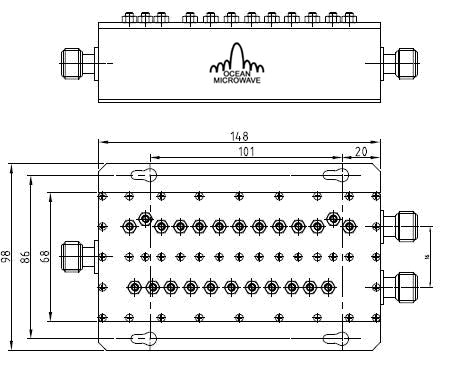

参考尺寸 |
148*68*41(不含接头、调谐螺钉和安装板) |
|
安装方式 |
底部安装 |
|
外观 |
黑色亚光 |
|
接头类型Connection Model |
N-F（外导体镀三元合金，内导体镀银） |
|
工作温度Working Temperature（°C） |
-30～+75 |
|
湿度Relative Humidity（%） |
5～95 |
|
重量Weight（Kg） |
≤1.0 |
|
