型号Model

OMFC1800-2100-A3

工作频段Working Frequency Range (MHz)

1710~1850

1920~2170

插入损耗Insert Loss(dB)

≤0.8

带内波动Inband ripple (dB)

≤0.5


带外抑制Rejection(dB)

≥80dB@1920~2170MHz

≥80dB@1710~1850Hz

驻波比VSWR

≤1.25

阻抗Impedance(Ω

50

三阶互调Inter-modulation Distortion (dBc)

≤-120dBc(+43dBm*2)

功率容量Power Capacity(W)

≥200

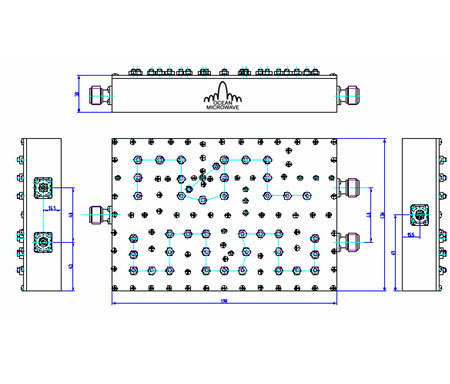

参考尺寸
Reference Dimensions(L*W*H) (mm)

198×134×33(不含接头、调谐螺钉和安装板)

安装方式

底部安装

外观

黑色亚光

接头类型Connection Model

N-F(外导体镀三元合金,内导体镀银)

工作温度Working Temperature(°C)

-30~+75

湿度Relative Humidity(%)

5~95

重量Weight(Kg)

≤2.0
